Styleaudio Carat-Ruby2 24/192 Hi-Fi USB Audio DAC

Il nuovissimo DAC USB Styleaudio Ruby2. Supporto per alta definizione via USB fino a 24bit/96KHz e 24bit/192KHz su ingresso digitale ottico.
Descrizione in aggiornamento.

Styleaudio Carat-T2 Convertitore USB D.D. Hi-End 24bit

CARAT-TII (T2) è un convertitore da digitale USB a digitale S/PDIF su porte RCA, XLR e ottica Toslink, che supporta uun segnale audio ad alta definizione fino a 24bit/96Khz. Il T2 non è necessariamente da utilizzare in accoppiata al nuovo DAC Hi-End Styleaudio CARAT-SAPPHIRE. Il CARAT-T2 può essere collegato a qualsiasi DAC ad alta qualità che non possieda un ingresso USB per computer. Comunque, il CARAT-TII (T2) sarà fantastico in accopiata con il DAC CARAT-SAPPHIRE.

Il CARAT-T2 tratta il segnale USB in ingresso tramite un circuito digitalmente isolato che ne preserva la purezza. Inoltre l'alimentazione dedicata del circuito USB sostituisce la corrente instabile proveniente dal PC. A valle del doppio convertitore da digitale a digitale sono presenti connettori ad alta qualità per uso audio quali il Toslink della Toshiba per l'uscita ottica, la terminazione XLR (AES/EBU) placcata oro così come quella ottica S/PDIF.

DOPPIO ISOLAMENTO DEDICATO ALLA PORTA USB (Descrizione in aggiornamento)

There are two independent isolators which works individually for USB. One of them is USB digital signal isolation device, ADUM4160 of Analog Devices, which purify signal of DDC. The other is USB power isolation device, ADUM5000 of Analog Devices. ADUM5000 works to isolate input power and purify it again to supply.

AES/EBU DIGITAL BALANCE OUTPUT

CARAT-T2 has AES/EUB digital balance output. This digital balance output let high end audio users easily enjoy PC-FI. Many hifi audio users already have various DACs which they may have no USB input, but many of high end DAC already have digital balance input, CARAT-T2 can be a great solution for the demand to use USB connection.

How this idea was possible is Styleaudio is not simple electronics engineers, but also more than 20 years experienced hifi audio users to understand what audiophile want. Under the real experience of PC and Audio circumstance, CARAT-T2 was born and we are sure it will be a great bridge between your no-USB-DAC with your PC.

DIGITAL AUDIO PULSE TRANSFORMER FROM SCIENCTIFIC CONVERSION

As Digital audio pulse transformer is Scientific Conversion’s highest grade product which is recommended by many world class audio companies, CARAT-T2 surly presents pure audio sound to the users.

FLEXIBLE SELECTION OF POWER, GOLD-COATED PCB

Even though user do not use external power adapter, two independent isolators can produce high end sound quality. This is also possibly to be combined CAR Audio with CAR PC. But users can buy external power adapter, if they want

BEST COMBINATION WITH CARAT-SAPPHIRE

CARAT-T2 can be connected with many of high end DACs which there’s no USB port. However the combination with CARAT-SAPPHIRE surly present the best sound quality.

FEATURES AND SPECIFICATION

1.       Digital Input : USB x 1 (USB input sampling : 24Bit/96Khz)

2.       Digital Output : Optical x 1, Coaxial x 1, AES/EBU x 1

3.       USB signal isolator : Analog Devices ADUM4160

4.       USB power isolator : Analog Devices ADUM5000

5.       Scientific Conversion’s Digital audio transformer

-         For isolated 110ohm balanced and 750ohm unbalanced

6.       Power : USB self power or external adapter

7.       Reclocking circuit & TCXO 10ppm, WIMA, OSCON, 24K gold PCB

8.       Main body size (WxHxD/mm) : 75 x 35 x 131

9.       Windows 98SE, XP, Vista, Win7 & Mac

10.   Recommended aging time : Min 50 hours

11.   Including package : DDC, user manual, USB cable

Styleaudio Carat-Sapphire Hi-End mini-DAC

Carat-SAPPHIRE è il nuovo DAC High-End ultracompatto, con risoluzione fino a 24bit/192Khz e ingressi digitali S/PDIF RCA e ottico Toslink. Come al solito, Styleaudio ha adottato per il Sapphire le migliori parti componenti di ‘SANYO OSCON’, ‘VISHAY DALE’, ‘JAPAN NISE’ e i chip Burr-Brown PCM1792(A) e Cirrus Logic CS8416. Inoltre sono impiegati gli OpAmp Texas Instruments OPA827 e Burr-Brown OPA604, oltre al consueto know-how di Styleaudio.

L'apparecchio installa una terminazione ottica Toslink di Toshiba , connettori RCA custom, e piedini in ottone. Per la minimizzazione di qualsiasi interferenza tra la sezione digitale e quella analogica, Styleaudio adotta schermature in rame e piste circuitali placcate oro 24K. Tutte queste ottimizzazioni consentono Sapphire di esprimersi compiutamente.

The combination of PCM1792(A), Burr Brown and CS8416, Cirrus Logic is the main digital processing. It is sampling upto 24bit/192Khz as it is from digital input without any other forced up-sampling via the shorted path.

HEXAD OPAMP

SAPPHIRE is designed HEXAD OPAMP style which are combined with three single OPAMP for each left and right analog out part, total six single OPAMP. Styleaudio is using OPA604, Burr-Brown and OPA827 (different from AD827) for HEXAD design and copper plate bock can isolate left and right for balanced design.


CUSTOM BRASS SPIKE

 Normally many DAC products have rubber foot or plastic foot, but SAPPHIRE has custom brass spike which is used for anti-vibration for high end audio components. Our brass spike is working double vibration prevention with the design of two floors of brass with black nickel coating and polyurethane foot.

To perform high end audio quality, it is necessary to isolate signal with pulse transformer. However, among many DAC products, it is easy to find products which very low end transformer or without transformer. Styleaudio took the most high end transformer from Scientific Conversion for SAPPHIRE.

COPPER PLATE & 24K-GOLD COATING PCB

Using copper plate block, it is possible to isolate between digital part and analog part, and between left/right analog output. Also 24K double face gold coating PCB can produce the maximized performance of each part.

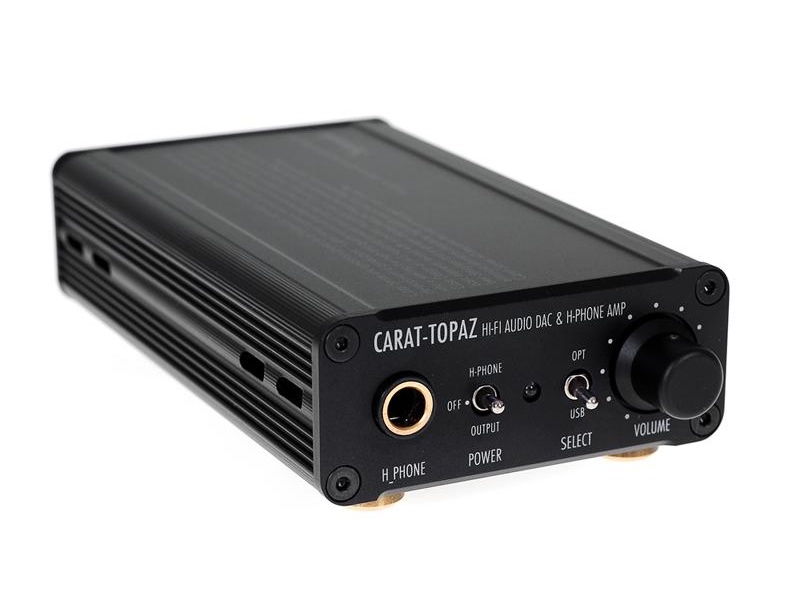

Styleaudio Carat-Topaz Hi-Fi USB Audio DAC

Lo Styleaudio TOPAZ è il nostro modello top di gamma, che ad un prezzo accessibile offre un DAC USB, un DAC vero e proprio e un amplificatore per cuffie, il tutto con qualità audio elevatissima.. Ingressi disponibili: USB + ingresso digitale ottico Toslink; uscite RCA + Jack per cuffie. Una scheda interna appositamente progettata e densa di componenti elettronici della più elevata qualità include: condensatori OSCON e WIMA, clock TCXO da 1.0ppm e resistenze Vishay-Dale. In aggiunta all'utilizzo dei migliori componenti, i progettisti hanno anche mantenuto separata ogni sezione dell'unità, isolando l'una con l'altra l'ingresso, la conversione digitale, l'alimentazione e le sezioni analogiche, per abbattere il rumore.

Il circuito dedicato all'amplificazione della cuffia è davvero speciale e adotta due Op-Amp ad alte prestazioni TI/Burr Brown OPA2134, che permettono al Topaz di pilotare senza problemi qualsiasi cuffia con impedenza da 32 a 300 ohm. L'uscita del segnale ha ottenuto la stessa attenzione al dettaglio riservata al resto del circuito ed impiega due Op-Amp Analog Device AD817, in questo modo il Topaz potrà essere usato nel sistema high-end di casa. Incredibile, il Topaz impiega anche quattro Op-Amp TI NE5534 nella sezione di voltaggio in ingresso, la prova tangibile della sua dedizione alla qualità e al buon suono.

L'impressionante lignaggio nella ingegnerizzazione e l'uso delle migliori parti componenti prosegue nella sezione di conversione. Adottiamo il chip di conversione TI PCM1792 a 24bit/192Khz, questo DAC è capace di una gamma dinamica stupefacente di ben 123dB con un residuo di rumore minimo di 0.0005% THD+N. L'ingresso USB è controllato dal valido TI PCM2707, che permette di gestire files via USB fino a 48Khz. Infine, il controller digitale è il Crystal CS8416 con il clock recovery a basso jitter.

Il Topaz è un vero "plug and play" con qualsiasi sistema Windows 2000 o successivo e con i Mac OS 9.0 o successivi. Collega la presa USB, lascia che i drivers vengano automaticamente caricati, seleziona la periferica (solo per Mac OS) ed ascolta il suono eccezionale che il tuo computer (o la tua meccanica o fonte digitale) produce!

La confezione include:

• Topaz DAC USB / DAC / ampli per cuffia
• Cavo USB
• Copripiedini in ottone
• Manuale d'uso
• Alimentatore esterno 6V DC

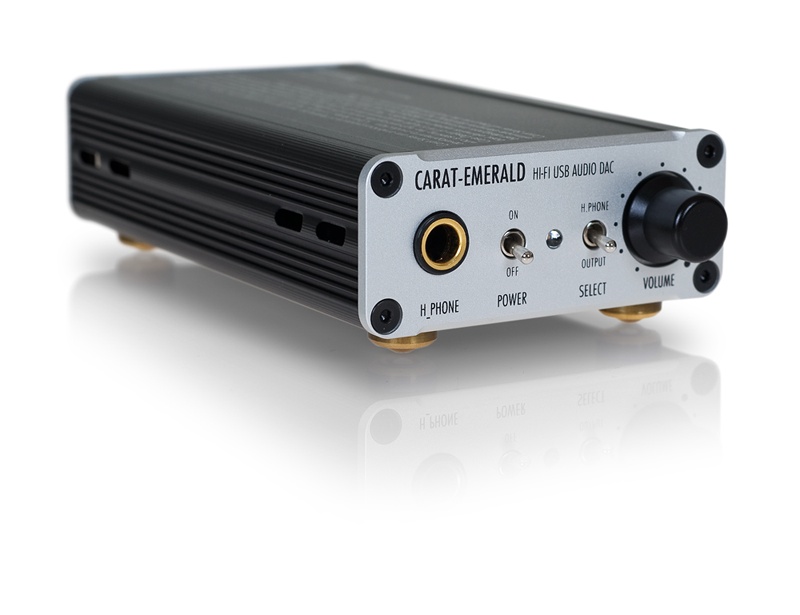

Styleaudio Carat-Emerald Hi-Fi USB Audio DAC

Styleaudio EMERALD è un DAC USB con integrato un amplificatore per cuffia, di altissima qualità e prezzo moderato, rappresentando il secondo modello della serie JEWEL di Styleaudio.. evoluzione diretta dell'eccezionale Peridot. Ingressi disponibili: USB; uscite: RCA + Jack per cuffie.
Come prosecutore di versioni precedenti di successo, anche l'Emerald è stato progettato impiegando componenti audio di livello professionale come condensatori OSCON e WIMA, clock TCXO da 1.5ppm e resistenze Vishay-Dale.

L'EMERALD è una periferica portatile ad altissime prestazioni, potendo essere alimentata anche dalla corrente proveniente dal cavo USB del tuo computer, la quale viene internamente filtrata. In alternativa, può essere alimentato da un alimentatore esterno, in dotazione, quando ci si trova vicino ad una presa di rete e si desiderano prestazioni ancora migliori.

Anche la sezione del circuito che l'Emerald dedica all'amplificazione per cuffia è speciale, impiegando gli op-amp ad alte prestazioni Texas Instruments OPA2134 e OPA2604. Questa robusta sezione di amplificazione piloterà con facilità qualsiasi cuffia da 32 a 300 ohm. Inoltre, il "buono" continua nella sezione DAC. Esso impiega il convertitore Texas Instruments PCM1793 a 24bit/192Khz, e questo DAC è capace di una gamma dinamica stupefacente di 113dB con una distorsione ridottissima dello 0.001% THD+N. L'ingresso USB è controllato dal valido chip TI PCM2707, che permette di gestire files via USB fino a 48Khz.

L'EMERALD può funzionare senza un alimentatore esterno, oppure assieme all'alimentatore in dotazione da 5V. L'EMERALD è completamente "plug and play" con qualsiasi sistema Windows 2000 o successivo e con i Mac OS 9.0 o successivi. Collega la presa USB, lascia che i drivers vengano automaticamente caricati, seleziona la periferica (solo per Mac OS) ed ascolta il suono eccezionale che il tuo computer produce!

Lo Styleaudio EMERALD è inoltre sviluppato con la migliore componentistica in un progetto ad alta densità di componenti e in particolare la sua qualità sonora e il livello di uscita sono ancora migliori rispetto ai modelli precedenti. E' un vero DAC audio Hi-Fi con un vero amplificatore per cuffie
